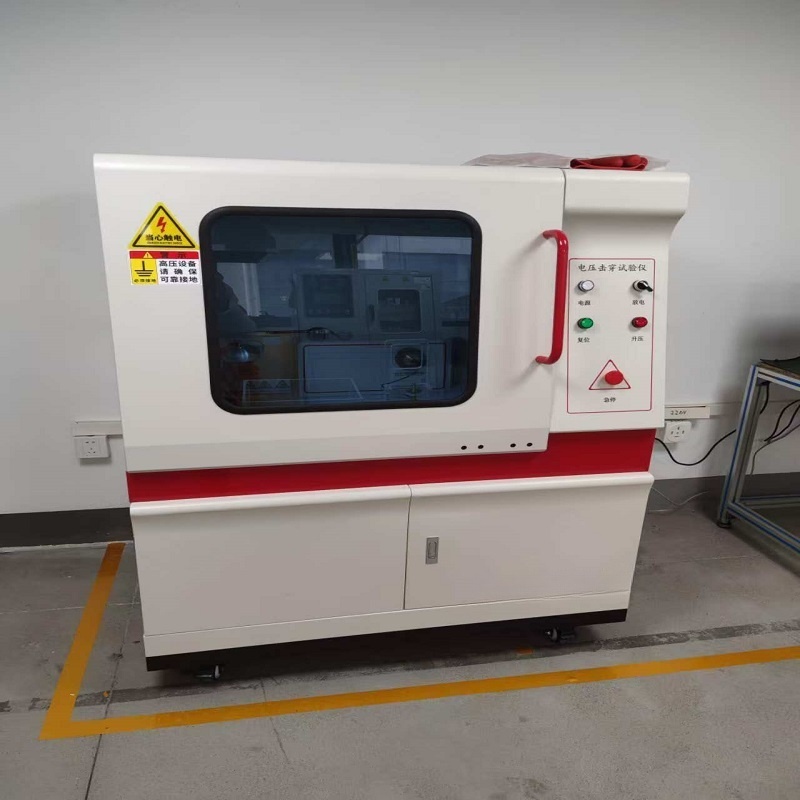

电容器纸电气强度试验仪

电容器纸电气强度试验仪电压击穿试验仪技术指标： 01、输入电压： 交流 220 V 02、输出电压： 交流 0--100 KV ; 直流 0—100 KV 03、电器容量： 10KVA 04、高压分级： 0-100KV 05、升压速率：0.01-5.0kv （备注：满足标准要求并可以根据用户需求设定不同的升压速率） 06、试验方式： 直流试验：1、匀速升压 2、梯度升压 3、耐压试验 交流试验：1、匀速升压 2、梯度升压 3、耐压试验 07、试验介质：空气，试验油 08、安装灵敏度较高的过电流保护装置保证试样击穿时在0.05S内切断电源。 09、仪器配备*故障报警系统 避免用户操作故障仪器发生危险。（上位机报警和下位机报警） 电压击穿试验仪、介电强度试验仪（耐压测试仪）在使用过程中的注意事项： 在使用电压击穿试验仪/介电强度试验仪（耐压测试仪）进行硫化橡胶或其他绝缘材料的击穿强度测试时，需严格遵守安全规范并确保测试结果的准确性。以下是关键注意事项的详细说明： 一、安全防护措施 1. 高压危险防护   操作人员必须接受高压设备安全培训，熟悉设备紧急停机按钮和断电流程。     测试区域设置警示标识（如“高压危险”），禁止无关人员靠近。     设备必须可靠接地（接地电阻≤4Ω），避免漏电或静电积累。   2. 防护装置  确保试验仪配备安全联锁装置（如防护罩未闭合时自动断电）。    使用绝缘操作工具（如高压绝缘手套、绝缘垫）辅助操作。   3. 个人防护装备（PPE）     穿戴绝缘手套、护目镜及避免电弧或击穿飞溅物伤害。   二、电容器纸电气强度试验仪设备设置与校准 1. 电压参数设置     升压速率：根据标准（如ASTM D149）选择合适速率（通常为500 V/s或100 V/s）。     初始电压：从0开始逐步升压，避免瞬间高压冲击样品。   2. 电极选择与安装     使用标准电极（如球形电极或圆柱形电极，符合IEC 60243要求）。     确保电极表面平整、清洁，无氧化或污渍（可用酒精擦拭）。   3. 校准与验证   定期校准设备（电压表、电流表精度需符合标准要求）。     使用已知击穿电压的标准样品验证设备准确性。   三、电容器纸电气强度试验仪样品处理与测试条件 1. 样品制备   样品厚度均匀（通常1-3 mm），无气泡、杂质或机械损伤。     表面清洁干燥（避免手汗、灰尘或油脂污染）。   2. 环境控制     温度：23±2℃，湿度：50±5% RH（参考标准要求）。     避免电磁干扰（远离大功率设备或高频信号源）。   3. 样品固定与接触     确保样品与电极紧密接触，避免空气间隙导致局部放电。     对软质橡胶样品可施加轻微压力（如1 N）保证贴合。   四、测试过程操作规范 1. 逐步升压   缓慢升高电压，避免电压突变导致误判击穿点。     实时监测电流（击穿瞬间电流骤升）。   2. 击穿判定   击穿标准：电流超过设定阈值（如5 mA）或样品发生碳化、穿孔。     同一样品不同位置至少测试3次，取平均值（剔除异常值）。   3. 数据记录     记录击穿电压、样品厚度、环境条件及击穿形态（如沿面放电或贯穿击穿）。   五、测试后处理与维护 1. 残余电荷释放   2. 功能设计差异 对比项    介电强度测试仪              击穿电压试验仪               输出结果   自动计算介电强度（击穿电压/厚度） 通常直接显示击穿电压值         厚度要求   需精确测量样品厚度（影响结果）   厚度非必需参数（仅记录原始数据） 应用场景   绝缘材料性能对比（如薄膜、橡胶） 高压设备安全测试（如电缆、套管） 附加功能   可能集成介电常数测试模块       侧重过流保护、电弧检测           3. 实际使用中的重叠 仪器硬件：两者通常采用相同的高压发生器、电极系统和安全防护设计。   测试原理：均通过逐步升压直至样品击穿，差异主要在数据处理方式（是否除以厚度）。   行业习惯：   电力行业多称“击穿电压试验仪”（如变压器油测试）。   材料研发领域多称“介电强度测试仪”（如塑料、橡胶）。   4. 选择建议 若需材料本征性能：选择介电强度测试仪 结果与厚度无关，便于横向对比）。   若需安全阈值验证：选择击穿电压试验仪（直接获得实际耐受电压）。   注：部分现代仪器可同时输出两种数据（如北广精仪仪器设备有限公司的BDJC系列系列），需通过软件设置切换模式。
