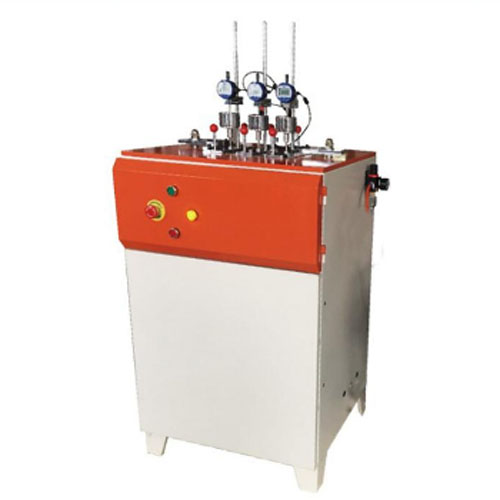

GB/T1634.1-2025塑料弯曲负载热变形温度测定仪RBWK-300B特点及用途：适用于测试高分子材料的维卡软化点温度和热变形温度，作为控制质量和鉴定新品种热性能的一个指标，由百分表测量形变，温控仪设定升温速度，试样架自动升降，一次可试验三个试样。
操作方便、设计新颖、外形美观、可靠性高。
技术参数：
1. 电源：AC220V±10% 20A 50Hz
2. 温度范围：室温--300℃
3. 升温速度：A:12±2℃/6min
B:5±1℃/6min
4. 试验大负荷：A速度时为10N±0.2N
B速度时为50N±1N
5. 变形测量范围：0--1mm6. 变形测量误差：0.01mm
7. 加热介质：甲基硅油
8. 加热功率：4Kw
9. 冷却方式：150℃以上自然冷却
150℃以下水冷或自然冷却
10. 外型尺寸：720mm×700mm×1380mm
11. 大温度误差：±1℃
12. 大加热功率：≤4500 W
13. 重量：180Kg
符合标准：GB/T1633《热塑 性塑料软化温度（VST）的测定》GB/T1634《塑料弯曲负载热变形温度 试验方法》GB 8802《硬聚氯乙烯（PVC-U）管材及管件维卡软化温度测定方法》以及ISO75、ISO306、ISO2507等标准要求。
产品介绍：热变形维卡软化点温度测定仪主要用于非金属材料（如塑料、橡胶、尼龙、电绝缘材料等）的热变形及维卡软化点测定，是化工企业、科研单位、大专院校等行的理想测试工具。
安装与操作说明：试验前的准备工作。 根据试验类型选择试验压头，热变形为圆角压头，维卡为针型压头。将所需的压头与负载杆固定好。 根据试验类型和试样的尺寸计算载荷： a、热变形试验：根据试样的尺寸，选取载荷b、维卡试验：只有两种规定的负荷A法9.81N 即1000g B法 49.05N即5000g 砝码的选配见（9）砝码质量表 打开搅拌电机电源，指示灯亮，搅拌电机工作，搅拌速度可以通过搅拌电机控制盒上的旋钮调节（温度高时用慢速，温度低时用快速），按照以上的程序检查电气，无误后继续做下面的工作。 安装试样 将试样架抬（升）出油面，将热变形试样放在支撑架上（维卡试样放在平面上），放下负载杆，将试样压紧。 将试样架放（降）回油池内，将相应质量的砝码放在托盘上。要求砝码放正。 将千分表固定在砝码上方，使千分表内芯悬于砝码之上，内芯上端有2-5mm的空间。 升温速率设定：共有两档升温速率，120℃/h，50℃/h。 每次试验时需要对千分表进行调零，方可进行试验，调零时轻轻旋动旋钮，使千分表置于零区，预置3-5分钟。 启动工作：当一切准备工作就绪后，试验开始。 试验结束，记录下温度；移开千分表及砝码，抬（升）起试验架，取下试样。注意不要把试样误入油池。 降温采用气冷或水冷，也可自然冷却。冷却时，可抬起或将试样架潜入油池。 关闭主机电源、搅拌电机电源。
主要配置： 1.试验主机一台 2.温度传感器一只 3.光栅千分表三块 4.热变形及维卡测头各三套 制造检测标准：ISO75-1974，ISO306-1974，GB1633-79，GB1634-79
注意事项： 该仪器初始的包装材料需小心保存，安装需由本公司的专业技术人员进行操作。 若仪器由于任何原因必须返修，必须将其装入原纸箱中以防运输途中损坏。
关于GB/T1634塑料弯曲负载热变形温度的试验方法，核心要点整理好了，直接看结论：
这个测试就是看塑料在受热和受力时，变形到一定程度的温度，能直接反映它的耐热性。下面我分几个部分给你讲清楚：
一、标准基本信息
标准号：GB/T 1634.1-2025
中文名称：塑料 负荷变形温度的测定 第1部分：通用试验方法
英文名称：Plastics—Determination of temperature of deflection under load—Part 1: General test method
状态：现行
实施日期：2025年8月1日
替代情况：替代GB/T 1634.1-2019
归口单位：全国塑料标准化技术委员会
发布单位：国家市场监督管理总局、国家标准化管理委员会
国际标准：MOD（修改采用）ISO 75-1:2020
二、测试方法
弯曲法（最常用）用三点或四点弯曲装置，样条水平放置，中间加弯曲力加热箱里升温，记录样条中心线变形到规定值（如0.25mm）时的温度常用标准：ASTM D648、ISO 75-2/B
压缩法（特殊材料用）垂直方向加力，观察压缩变形
三、测试流程
试样准备尺寸：长120mm、高10-15mm、宽10mm（模塑样）或3-13mm（板材）表面要平整，无缺陷，静置40小时以上
安装与加载样条水平放支撑座上，压头加弯曲力常用负荷：1.80MPa（高耐热）、0.45MPa（常规）
升温与测量浸入硅油，初始温度<27℃以120℃/h速率升温，记录变形量（如0.25mm）时的温度至少测3个样，取平均值
四、关键因素
标准选择：不同标准结果差异大，必须标明方法
硅油介质：杂质多会导致结果偏高，建议定期更换
起始温度：>27℃时，低耐热材料（如普通PP）结果会明显升高
五、应用场景
汽车部件耐热评估、注塑参数调整等
比如PP材料在B法下，HDT通常在140-155℃之间
普通会员
