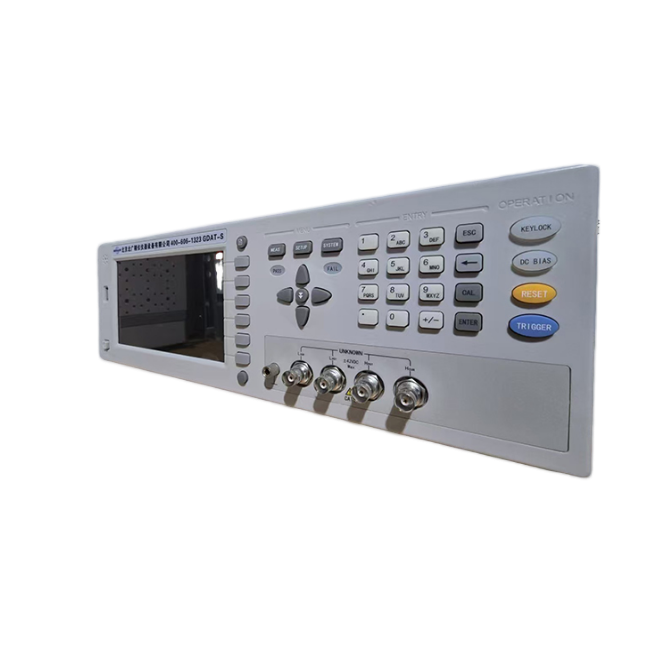

GB/T1693-2007硫化橡胶介电常数测试仪GDAT-S是电子元器件设计、检验、质量控制和生产测试强有力的工具。其超高速的测试速度使其特别适用于自动生产线的点检机，压电器件的频率响应曲线分析等等。其多种输出阻抗模式可以适应各个电感变压器厂家的不同标准需求。
GB/T1693-2007硫化橡胶介电常数测试仪GDAT-S是符合 LXI 标准的新一代阻抗测试仪器，其 0.1%的基本精度、20Hz ～ 5MHz 的频率范围可以满足元件与材料的测量要求，可测量低 ESR 电容器和高 Q 电感器的测量。可用于诸如传声器、谐振器、电感器、陶瓷电容器、液晶显示器、变容二极管、变压器等进行诸多电气性能的分析。
ε和D性能：
固体绝缘材料测试频率20Hz～2MHz的ε和D变化的测试。
ε和D测量范围：ε：1～105，D：0.1～0.00005，
ε和D测量精度（10kHz）：ε：±2% ， D：±5%±0.0001。
测试参数 :C, L, R,Z,Y,X,B, G, D, Q, θ,DCR
测试频率 :20 Hz～2MHz,10mHz步进
测试信号电:f≤1MHz 10mV～5V,±（10%+10mV）平 :f>1MHz 10mV～1V,±（20%+10mV)
输出阻抗:10Ω, 30Ω, 50Ω, 100Ω
基本准确度 ;0.1%
显示范围 :
L 0.0001 uH ～ 9.9999kH
C :0.0001 pF ～ 9.9999F
R,X,Z,DCR :0.0001 Ω ～ 99.999 MΩ
显示范围 :
Y, B, G 0.0001 nS ～ 99.999 S
D :0.0001 ～ 9.9999
Q :0.0001 ～ 99999
θ :-179.99°～ 179.99°
测量速度 ;快速: 200次/s（f﹥30kHz） ,100次/s（f﹥1kHz）
中速: 25次/s, 慢速: 5次/s
校准功能 :开路 / 短路点频、扫频清零，负载校准
等效方式 :串联方式, 并联方式
量程方式:自动, 保持
显示方式 :直读, Δ, Δ%
触发方式 :内部, 手动, 外部, 总线
内部直流偏 :电压模式-5V ～ +5V, ±(10%+10mV), 1mV步进
置源 :电流模式（内阻为50Ω）-100mA ～ +100mA, ±(10%+0.2mA),20uA步进
比较器功能:10档分选及计数功能
显示器;320×240点阵图形LCD显示
存储器 :可保存20组仪器设定值
USB DEVICE( USBTMC and USBCDC support) USB HOST(FAT16 and FAT32 support)
接口 :LAN(LXI class C support) RS232C HANDLERGPIB（选件）
工作频率范围：20Hz～2MHz 数字合成，
精度：±0.02%
电容测量范围：0.00001pF～9.99999F 六位数显
电容测量基本误差：±0.05%
损耗因素D值范围：0.00001～9.99999 六位数显
介电常数测试装置（含保护电极）： 精密介电常数测试装置提供测试电极，能对直径φ10～56mm，厚度<10mm的试样精确测量。
它针对不同试样可设置为接触电极法，薄膜电极法和非接触法三种，以适应软材料，表面不平整和薄膜试样测试。
